Yüksek sıcaklık endüstrilerinde, Refrakter ankrajlar stabiliteyi ve güvenliği korumak için hayati öneme sahiptir. Bu ankrajlar astarın ayrılmasını ve arızalanmasını önler. Bunların önemini anlamak, optimum performans ve uzun ömür sağlar. Bu makalede, farklı refrakter ankraj türleri ve bunların endüstriyel ortamlardaki özel uygulamaları hakkında bilgi edineceksiniz.

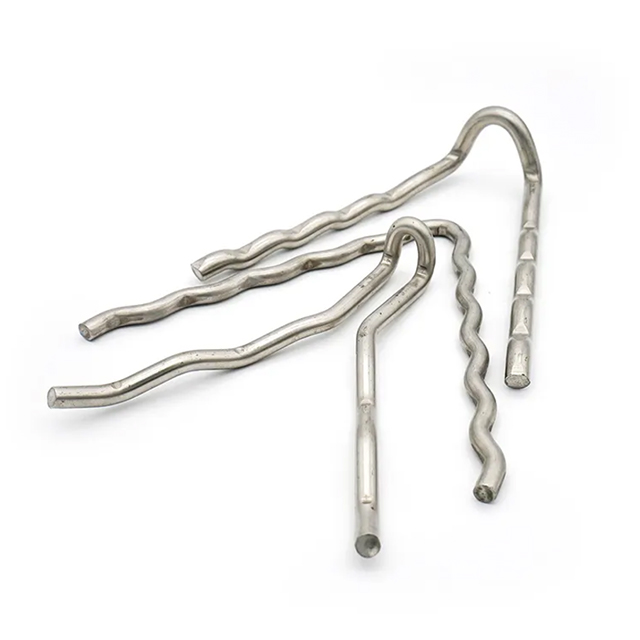

Refrakter ankrajlar, yüksek sıcaklıktaki endüstriyel ekipmanlarda refrakter astarların sabitlenmesinde hayati bir rol oynar. Her biri belirli uygulamalara ve performans gereksinimlerine göre uyarlanmış çeşitli türleri mevcuttur. Bazı yaygın refrakter ankraj türlerine ayrıntılı bir bakış:
Bu ankrajlar basit bir 'V' tasarımına sahiptir ve bu da onları birçok endüstriyel kullanım için popüler kılmaktadır. Fırınlarda, fırınlarda ve kanallarda dökülebilir astarlar için sağlam destek sağlarlar. Şekilleri bir miktar termal genleşmeye izin vererek astar üzerindeki baskıyı azaltır. Genellikle paslanmaz çelikten veya ısıya dayanıklı alaşımlardan yapılırlar, kurulumu kolaydır ve uygun maliyetlidir.
Y şeklindeki ankrajlar, uzatılmış orta bacağı olan bir 'Y'ye benzer. Bu tasarım, daha kalın refrakter astarlarda daha derin takviye sağlayarak sarkma veya ayrılmayı en aza indirir. Genellikle astarın daha yüksek mekanik strese veya termal döngüye dayanması gereken uygulamalar için seçilirler.
Saplama ankrajları, bir taban plakasına kaynaklanmış metal bir saplamadan oluşur. Refrakter malzemeleri metal yüzeylere sıkı bir şekilde sabitleyerek aşırı sıcaklıklara ve mekanik yüklere karşı dayanıklıdırlar. Çeşitli boyutlarda mevcuttur ve farklı refrakter kalınlıklarına ve konfigürasyonlarına uygundur.
Spiral ankrajların bükülmüş veya sarmal bir şekli vardır, bu da onların refrakter astarla birlikte genişlemesine ve daralmasına olanak tanır. Bu esneklik, özellikle fırınlarda, fırınlarda veya döner ekipmanlarda termal çevrimden kaynaklanan hasarların önlenmesine yardımcı olur. Tasarımları güçlü bir mekanik kilitleme sağlayarak astar stabilitesini artırır.
Tırtıllı ankrajlar, refrakter malzeme içinde tutuşu artıran dokulu veya desenli bir yüzeye sahiptir. Bu tasarım, titreşim veya mekanik stresin kaymaya neden olabileceği durumlar için idealdir. Dinamik ortamlarda astar stabilitesini korurlar ve belirli endüstriyel ihtiyaçlara uyacak şekilde farklı boyutlarda ve malzemelerde sunulurlar.
Bu ankrajlar, genellikle dikey duvarlarda, kazanlarda ve bacalarda kullanılan yuvarlak bir 'U' şekline sahiptir. Yükü eşit şekilde dağıtırlar ve stres konsantrasyonunu azaltarak refrakter astardaki çatlakları veya arızaları önlemeye yardımcı olurlar. Şekilleri ayrıca termal genleşmeyi etkili bir şekilde karşılar.
Not: Doğru ankraj tipinin seçilmesi astar kalınlığına, çalışma sıcaklığına, mekanik strese ve spesifik endüstriyel ortama bağlıdır. Doğru eşleştirme, astarın uzun ömürlü olmasını ve sistem güvenliğini sağlar.
Refrakter ankrajlar için doğru malzemeyi seçmek çok önemlidir. Ankrajların aşırı ısı, korozyon ve mekanik stres gibi zorlu koşullara dayanmasını sağlar. Kullanılan ortak malzemeleri ve bunların faydalarını keşfedelim.
Paslanmaz çelik, birçok refrakter ankraj için popüler bir seçimdir. Isıya ve korozyona karşı iyi bir direnç sunar. Ortak notlar şunları içerir:
304 Paslanmaz Çelik : Yaklaşık 900°C'ye kadar sıcaklıklara uygundur. Uygun maliyetlidir ve genel uygulamalarda yaygın olarak kullanılır.
310 Paslanmaz Çelik : Yaklaşık 1200°C'ye kadar daha yüksek sıcaklıklara dayanıklıdır. Daha zorlu ortamlar için idealdir.
316 Paslanmaz Çelik : Özellikle asidik veya kimyasal ortamlarda mükemmel korozyon direnciyle bilinir.
Bu paslanmaz çelikler, ısı altında mukavemet ve sünekliğin korunmasına yardımcı olan krom ve nikel içerir. Genellikle orta ila yüksek sıcaklıkların ve korozyonun söz konusu olduğu enerji santralleri ve petrokimya tesisleri gibi endüstrilerde kullanılırlar.
Daha zorlu koşullar için Inconel veya Incoloy gibi nikel bazlı alaşımlar tercih edilir. Bu alaşımlar daha yüksek nikel içeriğine sahiptir, bu da onları çok yüksek sıcaklıklarda (bazen 2000°F'yi (yaklaşık 1093°C) aşan) oksidasyona, karbürizasyona ve sülfidasyona karşı oldukça dirençli kılar. Şiddetli termal döngü altında bile gücü korurlar ve korozyona karşı direnç gösterirler.
Nikel alaşımları aşağıdaki gibi özel uygulamalarda yaygın olarak kullanılır:
Yüksek sıcaklık fırınları
Döner fırınlar
Petrokimya reaktörleri
Paslanmaz çelikten daha pahalı olmasına rağmen dayanıklılıkları çoğu zaman kritik ortamlardaki maliyeti haklı çıkarır.
Sıcaklıklar metallerin kaldırabileceği değerlerin üzerine çıktığında seramik ankrajlar devreye girer. Bu ankrajlar ısıya dayanıklı seramik malzemelerden yapılmıştır. 2000°F (1093°C) üzerindeki sıcaklıklara dayanabilirler ve genellikle belirli uygulamalar için özel olarak üretilirler.
Seramik ankrajlar tipik olarak aşağıdakiler için kullanılır:
Çok kalın refrakter astarlar (9 inçten fazla)
Son derece yüksek sıcaklık bölgeleri
Metal ankrajların çok hızlı bozulacağı durumlar
Genellikle yerine dökülür ve metal braketlerle sabitlenirler. Seramik ankrajlar mükemmel termal direnç sunarken, daha kırılgan olabilirler ve kurulum sırasında dikkatli kullanım gerektirirler.
Not: Ankraj malzemesinin çalışma sıcaklığına ve çevreye uygun şekilde eşleştirilmesi ankrajın zamanından önce arızalanmasını önler ve refrakter astarın ömrünü uzatır.
Refrakter ankrajlar birçok yüksek sıcaklık endüstrisinde gereklidir. Refrakter astarları sıkı bir şekilde yerinde tutarak ısı, mekanik stres veya kimyasal saldırıdan kaynaklanan hasarları önlerler. Bu çapaların kritik bir rol oynadığı bazı kilit sektörlere bakalım.
Dökümhaneler metalleri son derece yüksek sıcaklıklarda eritir ve şekillendirir. Refrakter ankrajlar, yoğun termal döngüye ve mekanik aşınmaya maruz kalan fırınların ve potaların içindeki astarları sabitler. Saplama ve spiral türleri gibi ankrajlar, astarın ayrılmasını önlemek için güçlü destek sağlar. Bu, maliyetli arıza sürelerini azaltır ve güvenliği korur.
Cam fırınları hızlı ısınma ve soğumaya dayanıklı astarlara ihtiyaç duyar. Refrakter ankrajlar, astarı termal şok ve titreşime karşı sabit tutar. V-şekilli ve Y-şekilli ankrajlar burada yaygındır ve stabiliteyi korurken bir miktar genişlemeye izin verir. Doğru sabitleme, çatlakların önlenmesine yardımcı olur ve tutarlı cam kalitesi sağlar.
Çimento üretiminde çok yüksek sıcaklıklarda çalışan döner fırınlar ve ön ısıtıcılar kullanılmaktadır. Astarlar, ham maddelerden kaynaklanan aşınmaya ve kimyasal korozyona dayanıklı olmalıdır. U şeklindeki ve spiral ankrajlar genellikle yükü eşit şekilde dağıtmak ve termal genleşmeye izin vermek için kullanılır. Bu, astarı sağlam tutar ve servis ömrünü uzatır.
Enerji santrallerindeki kazanlar, yakma fırınları ve bacalar, ısı yalıtımını korumak için güvenilir refrakter astarlara ihtiyaç duyar. Tırtıllı ve V şekilli tipteki ankrajlar, astarı titreşime ve termal çevrime karşı korur. Paslanmaz çelik ankrajlar bu ortamlarda korozyona dayanıklılıkları nedeniyle popülerdir.
Petrokimya tesislerindeki reaktörler, reformerler ve alev bacaları aşırı ısı ve aşındırıcı gazlar gibi zorlu koşullar altında çalışır. Nikel bazlı alaşımlı dübeller ve seramik dübeller yüksek sıcaklık ve kimyasal dayanımları nedeniyle tercih edilmektedir. U şeklindeki ve oluklu ankrajlar, mekanik stres altında astar bütünlüğünün korunmasına yardımcı olur.
Not: Ankraj tipinin ve malzemesinin belirli endüstriyel ortama uygun hale getirilmesi, daha uzun astar ömrü sağlar, bakım maliyetlerini azaltır ve çalışma güvenliğini artırır.
Refrakter ankrajlar, yüksek sıcaklıktaki endüstriyel ekipmanlardaki astarlar için gerekli desteği sağlar. Faydaları yalnızca malzemeleri yerinde tutmanın ötesine geçer. Astar stabilitesini nasıl artırdıklarını, arızaları nasıl önlediklerini ve termal performansı nasıl iyileştirdiklerini keşfedelim.
Ankrajlar, refrakter astarların yapıya sıkı bir şekilde bağlı kalmasını sağlayarak termal genleşme, titreşim veya mekanik stresin neden olduğu hareketi önler. Ankrajlar olmadan, astarlar kayabilir veya çatlayabilir, bu da erken arızaya yol açabilir. Örneğin, spiral ankrajlar bir miktar esnekliğe izin vererek güçlü bir tutuş sağlarken genişlemeyi de karşılar. Bu stabilite, bakım ihtiyaçlarını ve arıza sürelerini azaltır, maliyetlerden tasarruf sağlar ve güvenliği artırır.
Birçok astar arızası zayıf ankrajdan kaynaklanmaktadır. Ankrajlar doğru seçildiğinde ve monte edildiğinde mekanik yükleri eşit şekilde dağıtır ve stres konsantrasyonlarını en aza indirir. Bu, çatlak, dökülme veya ayrılma riskini azaltır. Örneğin U şeklindeki ankrajlar yükü daha geniş bir alana yayarak stres noktalarını azaltır. Doğru sabitleme aynı zamanda astarın termal şoka ve kimyasal saldırılara karşı direnç göstermesine yardımcı olarak hizmet ömrünü uzatır.
Refrakter ankrajlar dolaylı olarak daha iyi ısı yalıtımına katkıda bulunur. Astarı sağlam ve sıkı bir şekilde birleştirerek, ısı kaybına neden olabilecek boşlukları önlerler. Bu, enerji verimliliğini ve proses kontrolünü artırır. Ek olarak bazı ankrajlar, astara zarar vermeden termal genleşmeyi karşılayacak şekilde tasarlanmıştır. Nikel bazlı alaşımlar veya seramik ankrajlar gibi malzemelerin kullanılması, oksidasyona ve korozyona direnerek aşırı sıcaklıklarda performansı daha da artırır.
İpucu: Astar stabilitesini korumak ve termal döngü altında hizmet ömrünü uzatmak için gücü ve esnekliği dengeleyen refrakter ankrajları seçin.
Uygun refrakter ankrajın seçilmesi, yüksek sıcaklık astarlarının dayanıklılığını ve güvenliğini sağlamak için çok önemlidir. Bu seçimi yaparken, ankraj tipinin ve malzemesinin belirli endüstriyel ihtiyaçlara uygun hale getirilmesine yardımcı olan çeşitli faktörler devreye girer.
Çalışma Sıcaklığı: Ankraj malzemesi, astarın karşılaşacağı maksimum sıcaklığı tolere edebilmelidir. Paslanmaz çelik ankrajlar yaklaşık 1200°C'ye kadar iyi çalışır, nikel bazlı alaşımlar veya seramik ankrajlar ise daha yüksek sıcaklıklara uygundur.
Astar Kalınlığı: Daha kalın astarlar genellikle Y şeklinde veya saplamalı ankrajlar gibi daha uzun bacaklı veya daha derin nüfuzlu ankrajlar gerektirir. İnce astarlar yalnızca V şeklinde veya tırtıllı ankrajlara ihtiyaç duyabilir.
Mekanik Stres: Ağır titreşim, termal döngü veya mekanik yüklerin olduğu uygulamalarda, spiral veya tırtıllı ankrajlar gibi esneklik ve güçlü kavrama sunan ankrajlardan yararlanılır.
Aşındırıcı Ortam: Kimyasallara maruz kalma, korozyona dayanıklı malzemeler gerektirir. Petrokimya veya asidik ortamlarda nikel alaşımları veya özel kaplamalı paslanmaz çelik tercih edilir.
Kurulum Kısıtlamaları: Bazı tasarımlar, kurulum kolaylığı veya kaplama malzemeleriyle uyumluluk için özel ankraj şekilleri gerektirir.
Termal Genleşme Uyumluluğu: Çatlamayı önlemek için ankrajların metal ve refrakter arasındaki genleşme farklılıklarına uyum sağlaması gerekir.
Dökümhaneler ve Cam İmalatı: Destek ve genişleme uyumu dengesi nedeniyle sıklıkla V şeklinde veya Y şeklinde ankrajlar kullanın.
Çimento Fabrikaları ve Döner Fırınlar: Spiral ve U şeklindeki ankrajlar, yoğun termal döngü ve aşınmanın yönetilmesine yardımcı olur.
Enerji Santralleri: Tırtıllı ve V şeklindeki ankrajlar titreşime ve orta sıcaklıklara karşı stabilite sağlar.
Petrokimya Endüstrileri: U şekilli veya oluklu tasarımlarla birleştirilmiş yüksek kaliteli nikel bazlı veya seramik ankrajlar, aşırı ısıya ve korozyona karşı dayanıklıdır.
Refrakter uzmanları veya ankraj üreticileriyle çalışmak doğru seçimi sağlar. Uzmanlar, optimum ankraj sistemlerini önermek için proses koşullarını, kaplama tasarımını ve ekipman geometrisini analiz edebilir. Ankraj ucu sıcaklıklarının güvenli sınırlar içinde kaldığını doğrulamak için ısı kaybı hesaplamaları veya termal modelleme de sağlayabilirler.
İpucu: Ankraj seçimini tam çalışma koşullarınıza ve astar tasarımınıza göre uyarlamak için her zaman refrakter uzmanlarını erkenden dahil edin, böylece maliyetli arızaları ve arıza sürelerini önleyin.
Refrakter ankrajların doğru montajı, refrakter astarların uzun ömürlülüğünü ve performansını sağlamanın anahtarıdır. En iyi uygulamaları takip etmek, kötü ankraj yerleşimi, termal gerilim veya mekanik hasardan kaynaklanan yaygın arızaların önlenmesine yardımcı olur. Burada ankraj aralığı, sıcaklık hususları ve devam eden denetim gibi kritik faktörleri ele alıyoruz.
Ankraj aralığı, astar kalınlığına, ankraj tipine ve mekanik yüke bağlıdır. Çok az sayıda ankraj, astarın sarkmasına veya ayrılmasına yol açabilirken, çok sayıda ankraj, maliyeti ve karmaşıklığı artırır. Yaygın bir kural, yükü dağıtmak ve stres yoğunlaşmasını önlemek için ankrajları eşit aralıklarla yerleştirmektir.
İnce astarlar için (4 inçten az), ankrajlar 6 ila 8 inç aralıklarla yerleştirilebilir.
Daha kalın astarlar (6 inç veya daha fazla) genellikle 4 ila 6 inç civarında daha yakın aralık gerektirir.
Titreşime veya mekanik gerilime maruz kalan alanlarda mesafeyi daha da azaltın.
Desteği korumak için köşeler, geçişler veya kavisli yüzeyler gibi geometrik özellikler için düzeni ayarlayın.
CAD veya modelleme yazılımının kullanılması, ekipmanın şekline ve çalışma koşullarına göre bağlantı modellerinin optimize edilmesine yardımcı olur. Ayrıca ankrajların birbirine veya astar montajına engel olmamasını sağlar.
Ankraj uçları, genellikle refrakter astarın sıcak yüzünün yakınında, en yüksek sıcaklıklarla karşı karşıyadır. Doğru ankraj uzunluğunu ve malzemesini seçmek aşırı ısınmayı ve erken arızayı önler.
Ankraj uçları, alaşım sınırlarının ötesindeki sıcaklıklara maruz kalmayı önleyecek şekilde konumlandırılmalıdır.
Örneğin, 304 paslanmaz çelik yaklaşık 900°C'ye kadar çalışır, 310 paslanmaz çelik ise 1100–1200°C'ye kadar dayanır.
Nikel bazlı alaşımlar ve seramik ankrajlar daha da yüksek sıcaklıklara dayanabilir.
Astardaki sıcaklık gradyanlarını tahmin etmek için ısı kaybı hesaplayıcılarını veya termal modellemeyi kullanın.
Genleşme boşlukları oluşturmak için ankraj uçlarında plastik kapaklar veya balmumu kaplamalar kullanın. Bunlar ısıtma sırasında yanar ve astarı çatlatmadan ankrajın genleşmesine izin verir.
Uygun termal tasarım ankraj ömrünü uzatır ve döngüsel ısıtma altında astar bütünlüğünü korur.
Düzenli denetim, ankraj sorunlarını astar arızasına neden olmadan önce tespit eder. Denetim sıklığı çalışma koşullarına ve bakım programlarına bağlıdır.
Planlı kapatmalar veya yeniden astarlama sırasında ankrajları inceleyin.
Korozyon, deformasyon veya ayrılma belirtileri olup olmadığına bakın.
Ultrasonik veya görsel muayene gibi tahribatsız muayene yöntemlerini kullanın.
Art arda gelen arızaları önlemek için hasarlı ankrajları derhal değiştirin.
Zaman içindeki aşınma eğilimlerini takip etmek için ankraj durumunu belgeleyin.
Bakım aynı zamanda yeniden astarlama sırasında ankraj aralığının ve kurulum kalitesinin doğrulanmasını da içerir. Kurulum ekiplerinin uygun şekilde eğitilmesi hataları azaltır.
İpucu: Refrakter astarın dayanıklılığını en üst düzeye çıkarmak ve maliyetli onarımları en aza indirmek için daima ankraj aralığını ve malzeme seçimini termal modelleme ve mekanik yük analizine dayalı olarak planlayın.
Refrakter ankrajlar, yüksek sıcaklıktaki endüstriyel ekipmanlarda astarların sabitlenmesi için gereklidir. V şekilli, Y şekilli ve saplamalı ankrajlar gibi farklı tipler, çeşitli ihtiyaçları karşılar. Sıcaklık ve stres gibi faktörleri göz önünde bulundurarak doğru ankrajı seçmek dayanıklılık ve güvenliği sağlar. Doğru seçim astar stabilitesini artırır ve arızaları önler. Leader Special Steel, çeşitli endüstriyel ortamlara hitap eden olağanüstü performans ve güvenilirlik sağlayan yüksek kaliteli refrakter ankrajlar sunar. Ürünleri uzun ömürlü astar bütünlüğü sağlar, bakım maliyetlerini azaltır ve operasyonel verimliliği artırır.
C: Refrakter ankraj, yüksek sıcaklıktaki endüstriyel ekipmanlardaki refrakter astarları sabitleyerek ısı, mekanik stres veya kimyasal saldırıdan kaynaklanan hasarları önler.
C: Uygun refrakter ankraj tipini ve malzemesini seçmek için çalışma sıcaklığı, astar kalınlığı, mekanik stres ve aşındırıcı ortam gibi faktörleri göz önünde bulundurun.
C: Spiral ankrajlar, refrakter astarlarla genişler ve daralır, termal döngüden kaynaklanan hasarları önler ve fırınlarda ve fırınlarda güçlü mekanik kilitleme sağlar.
C: Evet, seramik ankrajlar aşırı sıcaklıklara dayanma kabiliyetleri nedeniyle genellikle daha pahalıdır, ancak dayanıklılıkları kritik ortamlardaki masrafı haklı çıkarabilir.
C: Paslanmaz çelik refrakter ankrajlar, ısıya ve korozyona karşı iyi bir direnç sunar, bu da onları çeşitli endüstrilerdeki orta ve yüksek sıcaklıklara uygun hale getirir.
